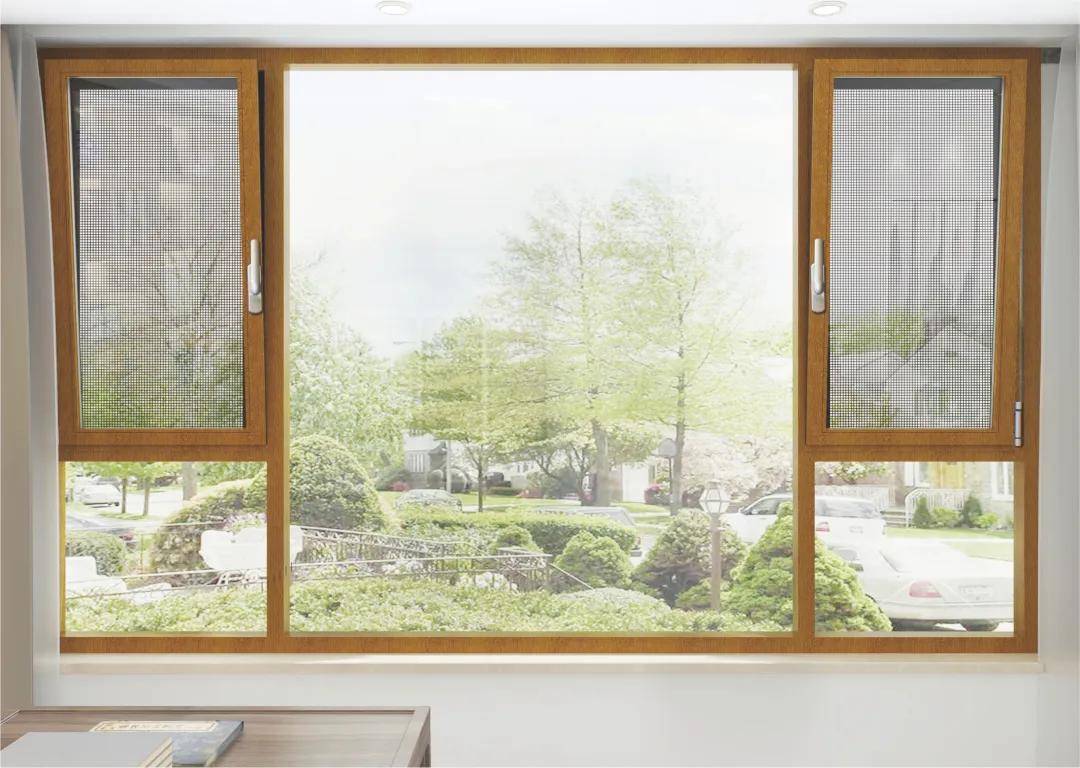

内开内倒窗

将快装防盗块和快装C型槽锁座固定在窗框上。

内开窗，内翻窗，是通过操作窗扇的手柄来调动五金驱动器的相应运动，使窗扇水平打开或开启一定角度进行通风。

如何安装内开内倒窗五金系统？

1窗框部门

1按下图所示：

将上铰链定位夹放入窗框的C槽中，并向上移动内夹抵住上框架的内顶。将上铰链组件对准内夹的螺孔位置，锁紧螺钉，然后用中间止动螺钉锁紧上铰链。(左、右开启窗的上铰链的组装方式相同)

2窗扇部门

1按下图所示：

如下图所示，将定位锁座和C型槽锁座固定在窗框上。左窗和右窗的组装方式相同。

注意

将下铰链风扇组件插入槽口C，并将其牢固地固定在窗扇上。

将快装C型槽滚轮的升降块牢牢固定在窗框上。车轮应位于C型槽提升块的正下方。左窗轮在左边，右窗轮在右边。

2按下图所示

平开状态下螺栓的锁点位置和铝传动杆的长度是基于窗框定位锁座和C型槽锁座的位置来定位的。

3组合部门

1如下图所示

通过旋转窗户的把手来移动窗户内部的互锁硬件机构，窗户被锁定(把手垂直向下)，水平打开(把手水平)，并向内转动(把手垂直向上)。

4窗扇传动配件

1按下图所示：

将C槽塑料升降块装入窗扇C槽。提升块的位置应刚好在滚轮提升块的滚轮上方。

注意

将上、下执行机构调节锁片分割扣入铝传动条圆孔内进行调节定位，然后用螺丝刀锁紧螺钉。

2按下图所示：

将防误装置套，如转角装置槽位，从上到下插入窗扇的槽口C，将转角装置压在窗扇边缘。最后，使用2.5毫米内六角扳手将定位螺钉锁定在转角装置的侧面。

注意

(1)防误操作装置的定位块应在转角装置的两个定位块之间(两端间隙约为3.5MM)。

(2)所有相邻铝棒的长度尺寸根据转角装置和防误操作装置的定位尺寸计算。

3按下图所示：

用斜拉杆将铝传动杆紧固后插入窗扇c的槽口内，斜拉杆可直接组装，自动开启，左右方向使用。

注意

将下铰链风扇总成的定位轴套放入下铰链架总成的凹槽中，然后用螺丝刀将对角拉杆与上铰链快速相邻位置附近的锁紧螺钉拧紧，调整窗扇的左右间隙和水平位置，最后用2.5MM内六角扳手将对角拉杆调整位置前方的两个紧固螺钉锁紧。

4按下图所示：

转移到左侧时，打开防尘盖，取下轴承轴，反向180度安装在铰链中，然后将可调锁紧块与铰链反向180度连接，实现左右共用。

5按下图所示：

将可调驱动器底座放入窗扇C的槽口中，并将其移动到手柄的开口处，然后安装手柄，并将其保持在平开位置。最后，用内六角扳手将螺钉和塞子锁紧。

6按下图所示：

将螺栓和铝传动杆旁边的孔紧固，从下往上插入窗扇C的槽口。螺栓的伸出长度位置可通过可调致动器底座进行调节。

7按下图所示：

安装从左向右打开。右边是安装演示。以下所有附件的安装基础基于以下铰链风扇部件安装在r
